小型网络机房防雷设计方案
发布时间:2011-04-29 09:40:44.000 人气:574 来源:本站

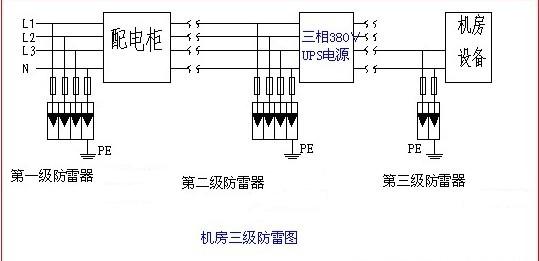

根据GB50343-2004《建筑物电子信息系统防雷技术规范》中有关防雷分区的划分,针对重要系统的防雷应分为三个区,分别加以考虑。只做单级防雷可能会带来,因雷电流过大而导致的泄流后残压过大破坏设备或者保护能力不足引起的设备损坏。电源系统多级保护,可防范从直击雷到工业浪涌的各级过电压的侵袭。
(1)第一级电源防雷设计:
根据国家有关网络机房防雷的有关规定,必须做到在电源的进入端安装低压端的总电源防雷器,将由外部线路可能引入的雷击高电压引至大地泄放,以确保后接设备的安全。
对于两相电源B级防雷器,两相进线的每条线路应有40KA以上的通流容量,可将数万甚至数十万伏的过电压限制到几千伏以内,防雷器并联安装在总配电室进线端处,做直击雷和传导雷的保护。
选用WTO220-40KA电源防雷箱,此级防雷器并联安装,通流容量为最大40KA(8/20),对后接设备的功率不限,可以对通过线路传输的直击雷和高强度感应雷实施泻放保护。
(2)第二级电源防雷设计:
这也是系统防雷中最容易被忽视的地方,现代的电子设备都使用很多的集成电路和精密的元件,这些器件的击穿电压往往只是几十伏,最大允许工作电源也只是mA级的,若不做第二级的防雷,由经过第一级防雷而进入设备的雷击残压仍将有千伏之上,这将对后接设备造成很大的冲击,并导致设备的损坏。
两相的用电设备,选用防雷插座,通流容量10KA,作为第二级电源防雷器,其串联在设备前端。
(3)网络交换机防雷设计
网络交换机是机房系统外接信息来源的转换设备,机房的一切电子信息都将通过交换机传向外界。所以,网络交换机的防雷必不可少。
本机房的网络交换机为24口,安装WTOX-RJ45/24,数量为1台。
(4)等电位
等电位是任何机房防雷都不可缺少的部分,它可以将机房所有的设备的点位稳定在一个值上,从而使机房设备相互之间消除电压差。
机房的等电位选用3*25的等电位均压带铺设于静电地板下,将设备的地线与等电位体可靠连接。
(5)接地
防雷设计的最终目的是将保护设备与大地等电位,从而使雷电可以尽可能的释放到大地中。考虑到机房的重要性和固定型,选用WTO-3接地模块埋于地下作为机房的接地装置,并通过70平方镀铜钢绞线连接到机房
防雷装置的地端。
